ESA-GENIO - контроль пламени с микропроцессором, в состоянии управлять однофазной горелкой, визуализируя ее состояние. Прибор поставляется в прочном футляре из термопластика выходами для проводов, которые по заказу уже могут быть монтированы, и для помещения трансформатора зажигания.
На фронтальной стороне ESA-GENIO имеются переключатель напряжения, кнопка снятия блокировки с тремя led для общего указания: напряжения, состояния горелки и присутствия блокировки. Прибор подает в систему контроля сигнал о блокировке горелки, закрывая контакт, или же показывая состояние горелки без аномалий, при помощи выхода с тарированным сопротивлением.
ESA GENIO позволяет изменить время мойки и подключения рециркуляции даже при монтаже, а предохранительное время и время срабатывания -постоянные и могут изменяться только самим производителем.
Характеристики устройства управления серии ESA GENIO
- Питание: 115/230 Vac
- Частота: 45÷65 Гц
- Потребление без загрузки 10 VA макс
- Рабочая температура 0÷60°C
- Температура складирования -20 ÷80°C
- Плавкий предохранитель 3,15 А
- Макс. расход выходов ЗА 230 V cos ϕ = 0,5
- Напряжение в датчике 280Vac
- Ман. ток ионизации 3 µA
- Ограничение напряжения в датчике 1 мА
- Время предв. вентиляц. 0÷65 сек (увеличить на 5 сек)
- Первое предохранительное время 3-5-7-10 сек
- Время срабатывания 1 сек
- Сопротивление для горелок 1,8 KW j W 1%
- Корпус: термопластика
- Размеры 200X120X93 мм
- Уровень защиты IP40
- Вес 1200гр
- Позиция монтажа: любая
- Датчик обнаружения электрод обнаружения или моноэлектрод
- Длина линии датчика электрода: < 2mt
Применение устройств управления контроля пламени серии ESA GENIO
- Контроль пламени для однофазных газовых горелок
- Контроль пламени, подходящий для обнаружения электродом или моноэлектродом, а также совмещенными между собой
- Контроль локального пламени, монтированный недалеко от горелки
Типовые испытания
- EN298 сертифицирован для газовых горелок 0087/02/061
Режим работы
Прибор ESA-GENIO, когда в него поступает напряжение производит включение горелки, введя в действие трансформатор зажигания и газовый электроклапан, оставив открытым газовый клапан с пламенем. В случае не образования или гашения пламени прибор улавливает газовый клапан и указывает на блокирование, нажатием фронтальной кнопки сброса режим работы восстанавливается.

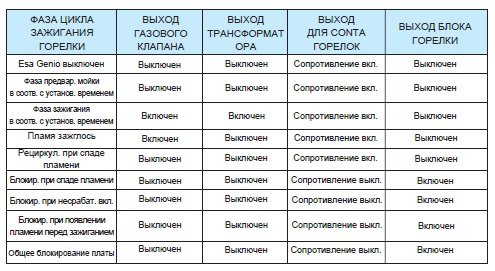

ESA GENIO прежде чем осуществить попытку включения горелки, находится в ожидании установленного времени мойки. Если срабатывает рециркуляция при спаде пламени, прибор автоматически осуществит повторную попытку включения. Выключатель питания позволяет локальное отключение горелки, не сигнализируя системе контроля блокирование горелки. В ниже приведенной таблице приведена последовательность включения горелки с указанием состояния выходов:

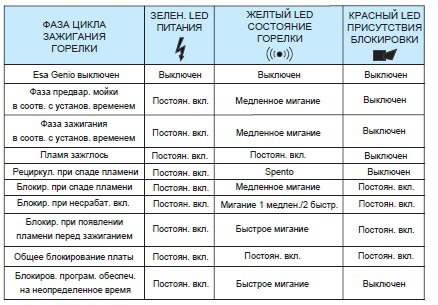

Отдел визуализации
Отдел визуализации состоит из трех Leds диагностики, которые обозначают разные фазы цикла зажигания и типологию блокировки горелки.

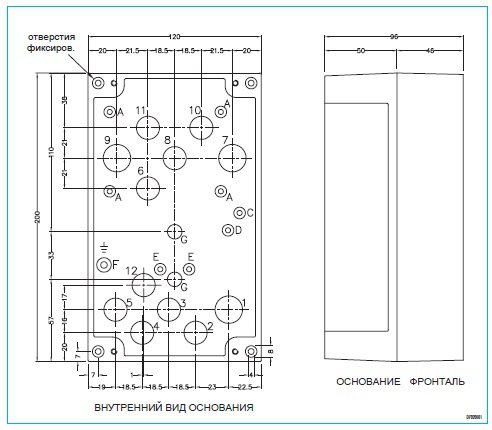

Габаритные размеры
Контроль пламени микропроцессором серии ESA GENIO
Контроль пламени микропроцессором серии ESA GENIO (E7020 rev. 02 - 26/01/2010) (англ.)
