Газокислородные горелки серии НТ, были разработаны для генерации пламени крайне плотной и высокой температуры, путем внутреннего смешения чистого кислорода (уровень технической чистоты 90%-99,9%) и газа в сопле горелки.
Полное сгорание и последующее высвобождение энергии происходит в компактной форме, обеспечивая достижение максимальной температуры пламени, которые делают данный вид горелки пригодным к применению лишь в некоторых процессах, требующих высокой температуры.
Генерация пламени происходит снаружи от металлического корпуса горелки, непосредственно в камере сгорания печи (или возможно внутри) огнеупорного блока, если таковой имеется в наличии, во избежание возвратного пламени, которое может случаться в горелках предварительного смешения.
Характеристика газокислородных горелок серии НТ
- Мощность: от 10 до 5000 kW
- Работа с разными видами горючего газа: СН4/СЖИЖЕННЫЙ ГАЗ/ПРОПАН/и т. д.
- Максимальная температура печи: 1750 градусов,
в случае оснащения огнеупорным блоком - Давление O2 на входе в горелку: мин. 100 мбар
- Давление горючего газа на входе в горелку: мин. 100 мбар
- Температура жидкости на входе: комнатная
- Соотношение производительности: 1:5
- Низкий уровень СО при условии стехиометрических соотношений
- «Уровень NOx, функция чистоты O2 (мин. 90%), температура процесса
и регулирования стехиометрических соотношений.
Состав материалов
- Металлический корпус горелки: AISI310/AISI316
- Охлаждающая рубашка Н2O (опционно): AISI3016
- Огнеупорный блок горелки (опционно): Тmах 1800 °С
- Поверхностная обработка металлического корпуса: использованием O2
Применение газокислородных горелок серии HT
- Плавильные печи с емкостью для керамических фриттов
- Плавильные печи для металла
- Плавильные печи для стекла
- Нагревательные станции ковш/приемник для сталеплавильного завода

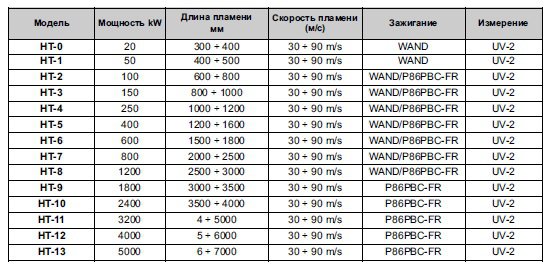

Параметры мощности и длина языка пламени
Тип газо-кислородного пламени, производимый данным типом горелок является крайне плотным, благодаря высокому уровню смесительного процесса, возможному из-за особой геометрии факела горения.
Монтаж горелок серии НТ
Монтаж горелок серии НТ осуществляется к поверхности или к потолку печи. Металлический корпус горелки оборудован одним соединительным фланцем, защищенным от высокой температуры, и годным для прямого подсоединения к поверхности печи или к соответствующему огнеупорному блоку.
В случае «мобильной» установки горелки, ее металлический корпус имеет соединительную «дверцу», покрытую керамическим волокном, и прочно фиксированную к горелке, чтобы ограничить протечку горячего газа и пламени через промежуток между горелкой и отверстием в стенке. Светильник гнезда горелки должен иметь внешнее свободное пространство, которое впоследствии будет заполнено керамоволокном.
Необходимо обязательно использовать шланги из нержавеющей стали, для соединения линии кислорода и газа к горелке. Входные отверстия для кислорода и газа могут поворачиваться на 90°, а также должны быть оборудованы фланцами (UNI или ESA-PYRONICS) или в резьбовом исполнении, в зависимости от размеров горелки.
Горелки серии НТ выпускаются для стационарного оборудования. В случае использования горелок для другого типа мобильного оборудования (например, на съемных опорах), необходимо, чтобы на них было установлено соответствующее устройство безопасности, во избежание возникновения неконтролируемого пламени в атмосфере.

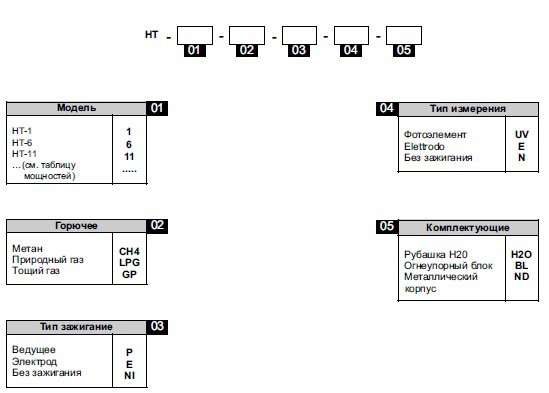

Сокращения заказа - полная горелка
Горелки газо-кислородные серии HT "High Turbulence" (вихревые горелки)
