Металлическая горелка серии ЕР - типа “сопло mix”, и обычно применяются в процессах при температуре до 800°С. Поддерживающий горение воздух поставляется вентилятором, монтированном на горелке, подсоединенные дроссельный клапан с сервоприводом и заслонка, позволяют модуляцию вещества поддерживающего горения/горючего.
Поддерживающее горение вещество и горючее смешиваются в головке сгорания для избежания опасного возвращения пламени. Компактность и полностью металлическая структура, соотнесенная с весом, гарантируют простой и безопасный монтаж.
Металлическая горелка серии ЕР, поставляются со специальным железным фиксирующим фланцем, советуется монтаж с пламенем, повернутым кверху так, как феномен конденсата на электродах может вызвать проблемы включения и обнаружения.
В проделанном в стене проеме для горелки необходимо предусмотреть наличие вокруг нее свободного пространства это позволяет компенсировать возможные расширения используемых материалов в исполнении каменных кладок (см. техническое примечание). Горелки серии особо пригодны для систем с камерой сгорания с давлением от -20 до 2 мм Н20; если горелка монтируется в камере при отличном от выше указанном давлении, необходимо обращаться к производителю горелок.
Характеристики металлических горелок серии ЕР
- Корпус смесителя: чугун G25
- Коллектор: чугун G25
- Труба защищающая от пламени: AISI304
- Головка сгорания: AISI 310
- Фиксирующий фланец: железо
- Макс. температура в камере сгорания: 800°С
- Макс. давление в камере crop: -0,2J0J+0,2 мбар
(Для отличных значений обращ. в тех. офис) - Возможная мощность: 145 кВт 230 кВТ
- Мин. давление газа в горелке: 25 мбар
- Макс. давление газа в горелке: 140 мбар
- Работа с разными типами газа:
СН4/Сжиженный/Пропан/и т.д - Отличная стабильность пламени при: избытке воздуха,
избытке газа, стехиометрическом горении - Низкое содержание NOx, СО и альдегидов
- Большая пропускная способность
- Легко заменяемые электроды
- Отдельные входы для воздуха, смешивание в форсунке, отсутствие возврата пламени Компактная горелка с уменьшенным весом и размерами состоит из: центробежного вентилятора, модулирующего дроссельного клапана, микрометрического регулятора газа, модулятора газа, электродов зажигания и обнаружения, глазка, калибрированного вкладыша газа и вилки давления
Характеристики электрического сервопривода
- Напряжение 24/115/230 В +10%-15% 50/60 Гц
- Сигнал пропорц. управления - по заказу 0-10 В, 4-20 тА
(только для модели EC0N-0 24 V) - Поглощение 4 VA
- 2 вспомогательных микровыключателя 5A/250V с.а.
- Электрическая защита IP54
- Соединения №2 зажимов для проводов PG 13.5
- Угол вращения 90°
- Время вращения на 90° бО сек
- Макс. рабочая температура от -10°С до +60°С
- Пара 20Nm
- Футляр из литого под давлением алюминия
- Выступ вала 9,5мм
- Имеющийся потенциаметр 150W, 1000W,
2500 W, (стандарт № 1 1000 W) - Вес 2,5кг
- Позиция монтажа: любая
- Пост управления: авто-ручной
Характеристики вентиляторов (при нормальных условиях)
- Напряжение 400В +10%-15% 50 Гц
(Для отличных значений обращ. в тех. офис) - ЕР-500 - Мод. MN 502 0,55 кВт 2 полюса 76db
- ЕР-800 - Мод. МАР 280 0,55 кВт 2 полюса 70db
Применение предварительно собранных горелок серии ЕР-500-800
- Нагреватели воздуха
- Генераторы воздуха
- Мусоросжигательные печи
- Сушители
- Печи для термической обработки резины, материала, смолы, ковров, краски, растворителей
- Текстильные машины и красильные мастерские (Rameause)
- Процессов при низкой температуре
- Пищевые, фармацевтич. печи или там, где необходимы горелки низкого излучения
Включение и обнаружение
Включение горелки ЕР осуществляется при помощи разряда при высоком напряжении, создаваемым электродом серии EN или WAND, по желанию поставляется система управления горелкой серии P42PBST/X.
Обнаружение пламени осуществляется при помощи специального электрода серии EN или WAND, а также по желанию используется ультрафиолетовый фотоэлемент серии UV-2. Контроль пламени необходим для всех систем, работающих с температурой ниже 750°С.
Таблица мощности
Длина пламени - приблизительна и относятся к горелки, работающей на природном газе, находящейся на свободном воздухе., работающей в стехиометрическом соотношении и при номинальной мощности . Таблица относится к камере сгорания с нулевым давлением.

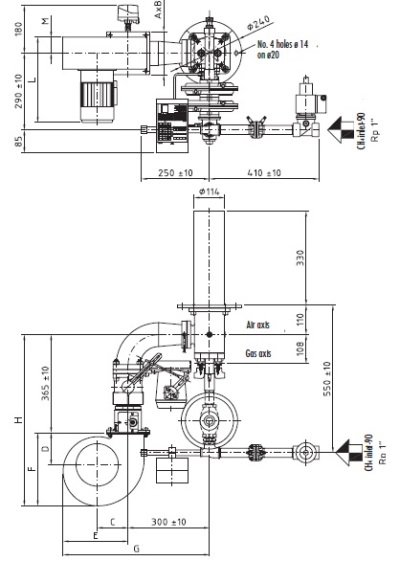

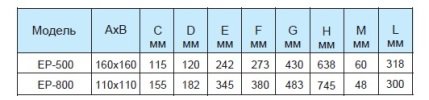

Габаритные размеры
Примечание: Горелка поставляется без электроклапанов, шариковый кранов и контроля пламени, для их выбора обращаться к нашим схемам Е1110, Е1111, Е1451, Е7013.

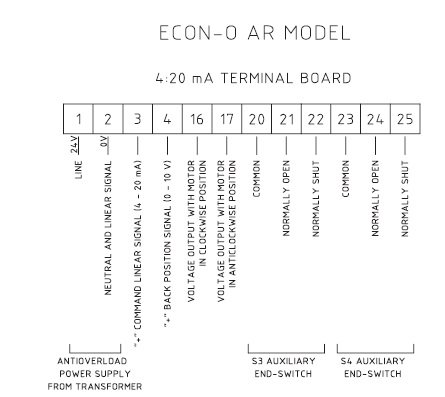

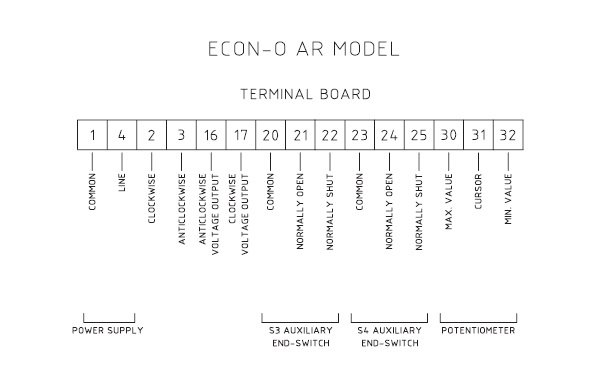

Соединения электрического сервопривода

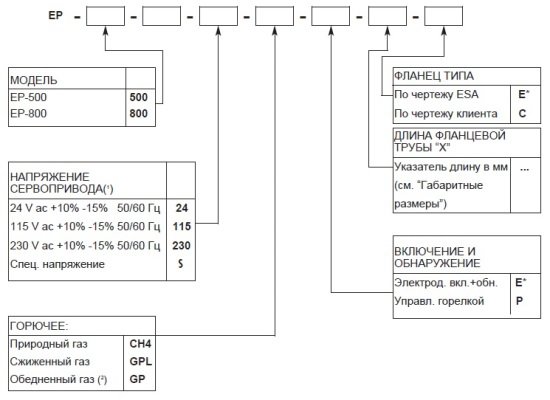

Заводской знак заказа - полная горелка
Заводские знаки, обозначенные знаком (*) указывают на стандарт. Горелка поставляется без электроклапанов, шариковый кранов и контроля пламени для их выбора обращаться к нашим схемам Е1110, Е1111, Е1451, Е7013
Примечание:
- Имеется стандартный вариант с 2 вспомогательными микрометрическими выключателями и 1 потенциометром 1000 W
- Специальное исполнение исполняется на основании характеристик газа
