РОТАЦИОННЫЕ ВОЗДУХОДУВКИ СЕРИИ DT
Ротационные воздуходувки сконструированы и предназначены для безмасляного сжатия воздуха и других газов. Они реализуют принцип работывоздуходувки Рутса.
Чаще всего данные воздуходувки используются в биологических очистных сооружениях, в рыбоводстве и рыбопитомниках для аэрации воды, для пневмопочты на железнодорожных станциях в структуре РЖД, для пневматической транспортировки сыпучих материалов (зерна, муки, кофе, какао, цемента, гранул ПВХ, гравия, песка, пиллетов и т.п.), а также для подачи воздуха в горелках, печах обжига и сушилках.
Ротационные воздуходувки работают на принципе воздуходувок Рутса: два параллельно размещенных трехзубчатых (трёхлопостных, трёхкулачковых) ротора, которые вращаются в корпусе, друг против друга и выполняют функцию поршня. Роторы соединены друг с другом при помощи синхропередачи. Таким образом, обеспечивается бесконтактный ход роторов и не требуются смазка, т.е. нет необходимости подавать масло в рабочую зону роторов.
Блок воздуходувки состоит из пяти основных частей: корпус, два отсека подшипника и две крышки. Корпус служит как цилиндр, в котором газ перемещается при помощи роторов от места всасывания до места вытеснения, где и происходит его сжатие. В отсеках подшипника, размещенных по обеим сторонам корпуса воздуходувки, находятся неизнашиваемые уплотнитнения лабиринтного типа, предотвращающие проникновение масла в корпус, посадочные гнезда обоих роторных валов и синхропередачи. В отсеках подшипника находится масло, служащее для их смазки, смазки зубчатой передачи и посадок валов. Воздуходувки не требуют особенного охлаждения. Полученное тепло в результате сжатия воздуха отводится через стальной корпус и ребра жесткости.
Производительность от 10 до 10000 м3/час. Мощность от 1,1 до 250 кВт. Избыточное давление до 1 атм.
ПРИМЕНЕНИЕ
- Очистные сооружения;
- Пневмотранспорт;
- Подача воздуха для обдува;
- Подача воздуха в шахты;
- Цементные заводы;
- Промышленные пылесосы;
- Металлургические заводы;
СТАНДАРТНАЯ КОМЛЕКТАЦИЯ
В стандартный комплект поставки входят:
- Ротационный блок;
- Электродвигатель;
- Всасывающий фильтр;
- Предохранительный клапан;
- Обратный клапан;
- Манометр;
- Аналоговый индикатор засоренности всасывающего фильтра;
- Виброкомпенсатор;
КОМПЛЕКТАЦИЯ С ШУМОЗАЩИТНЫМ КОЖУХОМ
По желанию заказчика воздуходувки могут оснащаться дополнительным оборудованием.
Для понижения уровня шума и защиты от агрессивного воздействия окружающей среды при эксплуатации вне помещений при температуре от -30°С до +40°С применяют противошумный кожух, который дополнительно включает в себя вентилятор охлаждения, манометр засоренности всасывающего фильтра. С внутренней стороны панели имеют акустический шумоизолирующий материал. Внешняя и внутренняя сторона покрыта порошковой краской, предотвращающая коррозию металла кожуха воздуходувки.
ВАКУУМНЫЙ РЕЖИМ
Воздуходувки серии DT могут использоваться и в вакуумном режиме, в этом случае вместо всасывающего фильтра устанавливается специально разработанный фильтр, который подключается к вакуумной магистрали. Данное исполнение применяется в основном для промышленных пылесосов и пневмотранспорта.

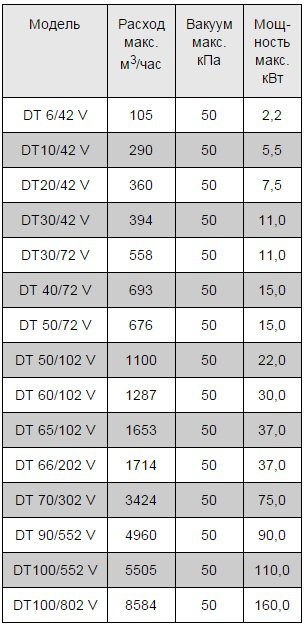

Технические характеристики (максимальные)
Режим нагнетания Режим всасывания
