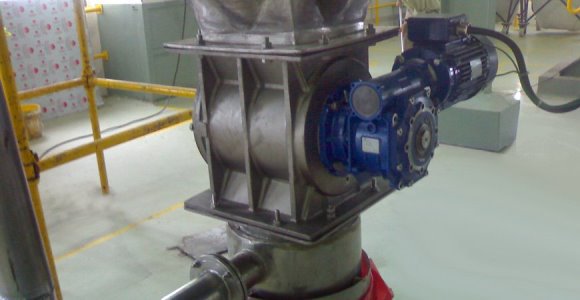

Секторные или шлюзовые затворы, являются сегодня наиболее популярными моделями затворов, которые используют в различных отраслях производства. Эти классические модели спроектированы для работы с широким диапазоном материалов, в различных эксплуатационных условиях, - они могут использоваться как разгрузочные клапаны, а также как дозаторы, установленные под бункеры или силосы.
Секторные затворы RV/RVR, применяются в качестве дозирующего и контролирующего устройства при выгрузке широкого круга сыпучих материалов из силосов, бункеров, разгрузителей или циклонов, а также из пневматических транспортных установок.
Просыпные затворы RV выпускается с разными видами входных отверстий - квадратными (модель RV) и круглыми (модель RVR). Также он выпускается в различных комплектациях и с разной производительностью.

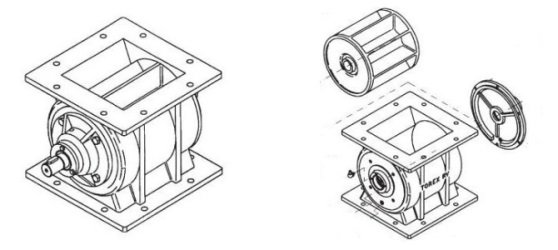

Секторные затворы отличаются высокими параметрами качества, выносливости и прочности. Они изготавливаются из качественного чугуна и нержавеющей стали, и представляют собой цилиндрический корпус в виде трубы, с загрузочной и разгрузочной горловинами квадратной (версия RV) или круглой (версия RVR) формы. Внутри корпуса шлюзового затвора горизонтально установлен ротор, с лопастями в виде буквы «V», изготовленный из специальной высокопрочной стали и снабженный уплотнительными прокладками. В комплектацию также входят привод и крышка корпуса с противоположной приводу стороны.
Обычно шлюзовые затворы используют, когда нужно подать материал в пневмомагистраль или наоборот выгрузить его оттуда. Также шлюзовые затворы широко используются для дозированной подачи порошковых материалов. Во время вращения ротора происходит дозирование загружаемого материала и его перемещение в разгрузочную горловину, так как материал передается ротором, то разность давлений между входом и выходом затвора, не является помехой его работе. За счёт этого материал высыпается равномерно, что дает возможность управлять скоростью его подачи.
Шлюзовые затворы типа RV/RVR разрабатываются опытными специалистами WAMGROUP, посредством применения качественного оборудования. Приспособление изготавливается из высококачественных и прочных материалов, что обеспечивает высокие параметры прочности, надежности и долговечности. Пропускная способность затворных секторов весьма значительна, при этом, конструкция приспособления характеризуется высокими параметрами износоустойчивости. Для удобства технического обслуживания, конструкция затвора обеспечивает лёгкий доступ к внутренним частям механизма, что позволяет в случае необходимости быстро произвести качественные ремонтные работы.
Секторные затворы RV/RVR разработаны для максимально различных областей применения. Они подходят для контролируемой выгрузки и дозирования порошковых или гранулированных продуктов из силосов, бункеров, систем пневмотранспорта, пылесборных воронок фильтров, циклонов.
Особенности секторных затворов RV - RVR
- Производительность: 2,2 ~ 19,5 литров за оборот
- Рабочая температура: -40 ~ 150 ° C
- Разные приводы для разной скорости вращения
- Различные материалы исполнения и обработки поверхности в зависимости от разгружаемого продукта
- Максимальное дифференциальное давление: 0,3 бара
Преимущества просыпных секторных затворов
- Совместимость с другим оборудованием WAMGROUP благодаря стандартным фланцам WAM
- Прочная, компактная конструкция
- Простой доступ ко всем внутренним механическим частям
Дополнительные опции
- Доступна версия ATEX.
Просыпные затворы секторные RV - RVR
Руководство по техническому обслуживанию "Шлюзовые затворы RV - RVR"
